鉚釘槍鉚接原理

來源：未知　發布時間：2018-06-28

鉚釘槍鉚接結構盲鉚釘原理

通常鉚釘槍所能鉚接的能力受鉚釘材質、尺寸、類型所制約，若拉環槽鉚釘，結構盲鉚釘就要選擇拉力稍大的鉚釘槍。這是由鉚釘?shù)慕Y(jié)構原理所決定的。下面讓我們了解一下結構盲鉚釘?shù)脑砗豌T釘槍結構鉚釘鉚接過程。

鉚釘槍盲拉釘原理

鉚釘槍鉚接結構盲鉚釘?shù)募羟袕?qiáng)度由釘桿和套管的剪切強度相加而得。沿著連接件間的剪切線產生。結構盲拉釘?shù)睦鞆?qiáng)度與鎖緊螺栓不同，結構盲拉釘會通過尾部變形或套管擴張?jiān)诿ざ艘粋?cè)形成一個夾緊的鎖扣。套管以及永久鎖在其中的釘桿的部分會防止緊固件沿中線的失效。

1. 變形：鉚釘槍鉚接過程中套管會受到擠壓，引起它向外變形鼓起。這個鼓起的部分緊緊壓在被連接的材料上。一旦釘桿永久地鎖到位，斷尾就會被拉斷，完成整個過程。

2. 擴張：拉動釘桿尾部，將釘桿頭部拉入套管中。這樣套管的擴張會形成一個緊壓住被連接材料的貼合面。注意：在實際使用中，盲拉釘?shù)念A(yù)緊力會根據鉚釘槍拉力應用狀況的不同而變化。

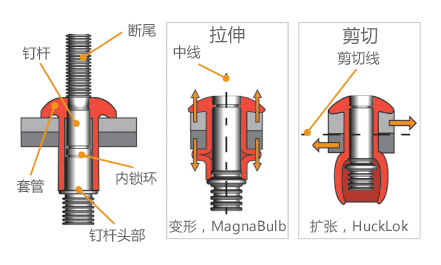

鉚釘槍鉚接原理圖結構鉚釘

鉚釘槍鉚接盲鉚釘驟：1、盲鉚釘安裝進鉆好的孔。鉚釘槍妥當套在緊固件尾部。2、啟動鉚釘槍，緊固件盲端一側開始變形。3、連接處鎖緊，內鎖環形成。4、釘桿尾部斷開，安裝完成。
